橋梁工程盤式腳手架搭建要求

文章來源:本站閱讀量:3304次編輯人:管理員發布時間:2017/2/24 0:00:00

1、盤式腳手架搭設前，對基礎平面進行檢查，采取拉線的方式進行找平保證腳手架下托在同水平面之內，保證腳手架的受力均勻，施工中保證各個連接點的緊密安放，嚴禁虛接的情況出現。

2、下墊方木

為防止支腿傳遞的集中荷載使墊層混凝土開裂，在其上墊方木，方木的厚度不小于5cm，寬度不小于20cm。

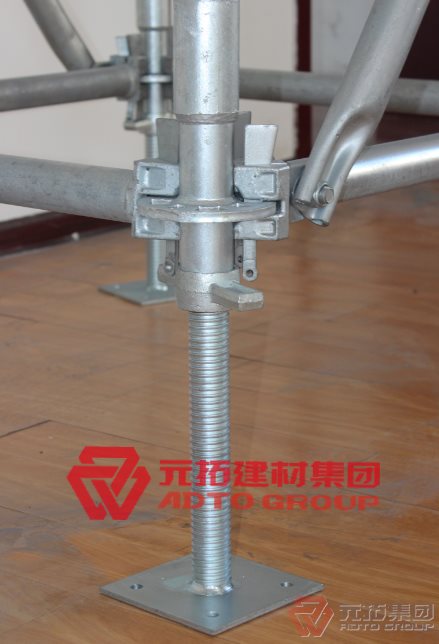

3、底座安裝

立桿下設可調底座,其絲桿與螺母捏合長度不得少于5扣，且伸出長度不宜超過30CM，插入立桿內的長度不得小于30CM。立桿底座和方木、方木和硬化地面之間應密貼，不得有脫空和松動。

4、立桿搭設

根據設計方案布置立桿，具有承重的立桿接長必須對接，不許搭接。只是上下通行人和為輔助施工搭設的腳手架除頂層頂步可采用搭接外，其余各層各步接頭必須采用對接扣件對接。立桿上的對接扣件應交錯布置，兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于50cm，各接頭中心至主節點的距離不宜大于步距的1/3。

當立桿H≤20m時，其偏差不大于H∕200（mm）。

當立桿H≥20m時，其偏差不大于H∕300（mm），且總高度垂直偏差不大于100mm。

5、每搭設一層立桿，經檢查合格后，進行橫桿和縱桿的搭設。按設計要求搭設橫桿和縱桿，橫桿和縱一定要水平。如果是扣件式腳手架縱、橫桿的水平桿和立桿每一個節點都要用扣件扣牢，嚴禁不扣或扣不牢的現象出現。

6、剪刀撐

剪刀撐夾角為45°～60°，長度不得小于6m，每根剪刀撐應橫跨不小于4榀。剪刀撐斜桿應用旋轉扣件固定在立桿或與之相交的橫向水平桿的伸出端上，旋轉扣件中心線至主節點的距離不宜大于15cm。剪刀撐底端必須落地。使節點之間不成平行四邊形。

剪刀搭接長度應大于1m，采用雙扣件扣牢。

7、剪刀撐的設置-縱向橫向水平

8、縱、橫向掃地桿。

采用直角扣件固定在立桿上，距底座不大于20cm。橫向掃地桿亦應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m，靠邊坡上方的立桿軸線到邊坡的距離不應小于50cm。

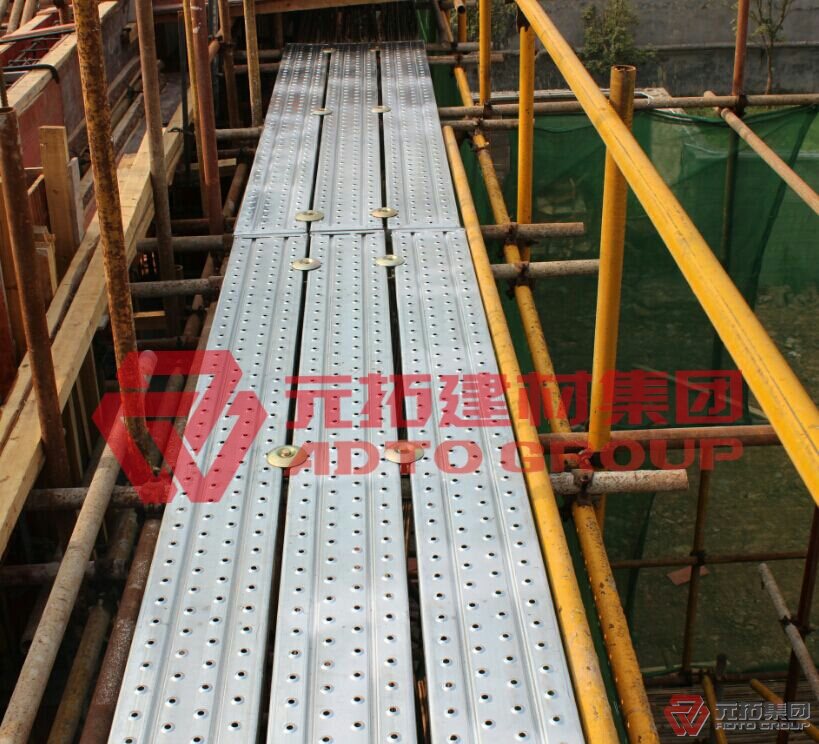

9、腳手板鋪設：

腳手架規范第六章6.2.4條規定

①作業層應鋪滿、鋪穩、鋪實；

②木腳手板、竹串片腳手板等，應設置在三根橫向水平桿上。

當腳手板長度小于2m時，可采用兩根橫向水平桿支撐，但應將腳手板兩端與橫向水平桿固定，嚴防傾覆。

腳手板的鋪設應采用對接平鋪或搭接鋪設。

對接平鋪時，接頭處應設兩根橫向水平桿，腳手板外伸長度應取13cm~15cm，兩塊腳手板外伸長度的和不應大于30cm；

搭設鋪設時，接頭應支在橫向水平桿上，搭接長度不應小于20cm。其伸出橫向水平桿的長度不應小于10cm。

③業層端部腳手板探頭長度應取15cm，其板的兩端均應固定于支承桿件上。
